電工基礎知識：保護接地、保護接零、重復接地
2024.10.24在電氣設備的使用和維護中，保護接地、保護接零、重復接地是非常重要的概念。這些概念都是為了確保電氣設備的安全性能而存在的。這3個絕對不能忘得電工基礎知識，99%的電工都栽過跟頭!

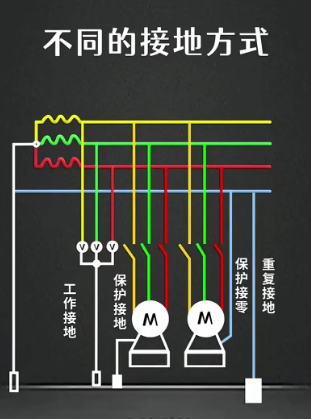

一、保護接地
保護接地是將電氣設備的金屬外殼或其他導電部分連接到接地電源的方法。通過將設備的導電部分與接地線路相連接，可以防止設備發生漏電和電擊事故，并將電氣設備的電荷釋放到地面。同時，保護接地也可以防止設備受到外部電磁干擾的影響，確保設備的正常運行。
保護接地是指配電系統中電氣裝置的外露可導電部分與地進行連接。比如，TT系統中保護接地是指電氣裝置的外露可導電部分與大地進行連接，該地與系統接地中地是相互獨立的;TN系統中保護接地是指電氣裝置的外露可導電部分與PEN線或者PE線進行連接。電氣設備進行保護接地的目的是降低氣裝置的外露可導電部分在發生故障后的接觸電壓或者對地電壓。如果電氣設備沒有做保護接地發生故障情況下，設備外露可導電部分上的接觸電壓為220V，人體觸摸到發生電擊死亡的幾率很大。如果做了保護接地情況下，人體電阻與保護接地電阻并聯，人體電阻遠大于保護接地電阻，所以流過人體電流會變小。保護接地對于電氣安全十分必要，對于Ⅰ類電氣設備的外露可導電部分必須接地。
二、保護接零
保護接零是將電氣設備的零線連接到接地電源的方法。在電氣設備的正常使用中，電流通常會從相線流向負載，然后再通過零線回流到電源。如果在這個過程中，零線受到了損壞或斷開，那么電流可能會流向其他的導電部分，導致漏電和電擊事故的發生。通過保護接零，可以確保零線的連通性，防止漏電和電擊事故的發生。保護接零舉措同樣是將電氣設備在正常情況下不帶電的金屬外殼或金屬構架用導體于電網內中性線(零線)緊密連接。保護接零舉措的作用是：一旦電氣設備的絕緣被擊穿，便會在保護接零網絡當中形成阻抗很小的短路回路，近而產生很大的短路電流，促使網路中的保護裝置在規定的時間內切斷故障電路，以確保電路故障擴大化。保護接零舉措實用于三相四線制中性點直接接地的低壓供電系統中。
保護接零的作用包括：
防止漏電：通過保護接零，可以確保零線的連通性，防止電流從其他的導電部分流向人體或其他物體。
防止電擊事故：在電氣設備發生故障或漏電時，保護接零可以防止電流流向其他的導電部分，導致電擊事故的發生。
保護設備：保護接零可以減少設備的電阻，降低漏電和電擊事故的風險。
為什么有時候必須是保護接地，有時候又必須是保護接零?
這個就要看具體情況了，如果有條件，當然采用保護接零系統最安全可靠。但是很多時候，為了節約成本，采用保護接地也可以保證安全。
比如用電設備離電源非常遠，而且用電設備比較分散。如果采用接零保護系統，那需要多一條線，比如火線、中性線、地線。因?yàn)榫嚯x遠、負荷分散、線路長，多一條線意味著成本會大幅度上升，這個時候就可以采用保護接地+漏電開關來實現安全防護。也就是直接給用電設備拉一條火線和一條零線，然后就地做一個接地裝置并引出地線。
三、重復接地
在保護接零系統中，如果只在電網中性點處采用單點接地舉措是不夠安全的，為此還必須在電網零線上一處或多處通過接地裝置與大地再次連接，即形成重復接地舉措。那么如此大費周章的重復接地舉措有何作用?其實重復接地舉措的主要功用集中在以下四個方面：
①、降低漏電故障設備的對地電壓
假設無重復接地舉措，則漏電設備對地電壓為單相短接電流在零線部分形成的電壓降(某些書籍當中將此電壓說為單相相電壓，對此說法感覺有待商榷);而采取重復接地舉措后，則漏電設備外殼對地電壓僅為接地短路電流在(距離最近)重復接地點對地電阻上產生的電壓降，其電壓值較未采取重復接地舉措的值大為降低!
②、減輕電網出現零線斷路故障時的觸電危害
由于其保護機理同①的原理極為相似，故不再贅述。
③、縮短電氣設備發生碰殼或接地短路故障的持續時間
在采用重復接地舉措的供電網絡當中，由于重復接地和工作接地已經構成了零線的并聯分支回路，當出現短路故障后，便能增加短路電流，而且供電線路越長，則短路電流越大，故這就加速了線路中保護裝置的動作，繼而間接縮短了故障的持續時間。
④、改善架空供電線路的防雷性能
架空線路零線上的重復接地裝置，對雷擊電流有很強的就近(對地)分流作用，這就有利于限制雷電過電壓危害，從而改善防雷性能。
綜上所述，保護接地、保護接零、重復接地都是為了確保電氣設備的安全性能而存在的。在電氣設備的維護過程中，電工需要注意遵守相關規范和標準，確保保護接地、保護接零、重復接地的正確應用和連通性，以確保電氣設備的安全性能和生產效率。電工還應該定期對電氣設備進行維護和檢修，確保設備的正常運行和人員的安全。
